Moiré Diffraktive Optische Elemente

MDOEs sind Paare diffraktiver optischer Elemente, die bei gegenseitiger Drehung als abstimmbare Fresnel-Linsen, Axicons oder andere optische Elemente fungieren können.

  • Bernet, S., & Ritsch-Marte, M. (2008). Adjustable refractive power from diffractive moiré elements. Applied optics, 47(21), 3722-3730.
  • Bernet, S., Harm, W., & Ritsch-Marte, M. (2013). Demonstration of focus-tunable diffractive Moiré-lenses. Optics express, 21(6), 6955-6966.

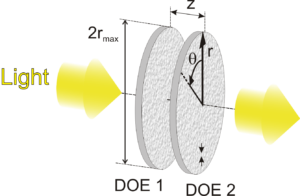

Abb. 1: Grundprinzip (Zeichnungen nicht maßstabsgetreu): Zwei speziell entwickelte diffraktive optische Elemente (DOEs) sind sehr dicht hintereinander angeordnet. Eine Drehung eines Elements um die Mittelachse führt zu einem Moiré-Muster, das die gesamte optische Leistung des gemeinsamen DOE bestimmt.

Zwei speziell entwickelte diffraktive optische Elemente (DOEs) sind sehr dicht hintereinander angeordnet. Eine Drehung eines Elements um die Mittelachse führt zu einem Moiré-Muster, das die optischen Eigenschaften des gemeinsamen DOE bestimmt.

Zu den optischen Elementen, deren Eigenschaften durch gegenseitige Drehung stufenlos einstellbar sind, gehören:

  • varifokale diffraktive Linsen
  • flache Zoomlinsen
  • Axicons mit variabler Brechkraft (für Anwendungen als Strahlkoppler in der Faseroptik),
  • kontinuierliche Phasenschieber (für Anwendungen in Interferometern oder zur Erzeugung von Frequenzseitenbändern),
  • Spiralphasenplatten mit variablem spiralförmigem Brechungsindex (für holografische optische Pinzetten zur Erzeugung von Donut-Strahlen oder für den Spiralphasenkontrast in der optischen Mikroskopie).
